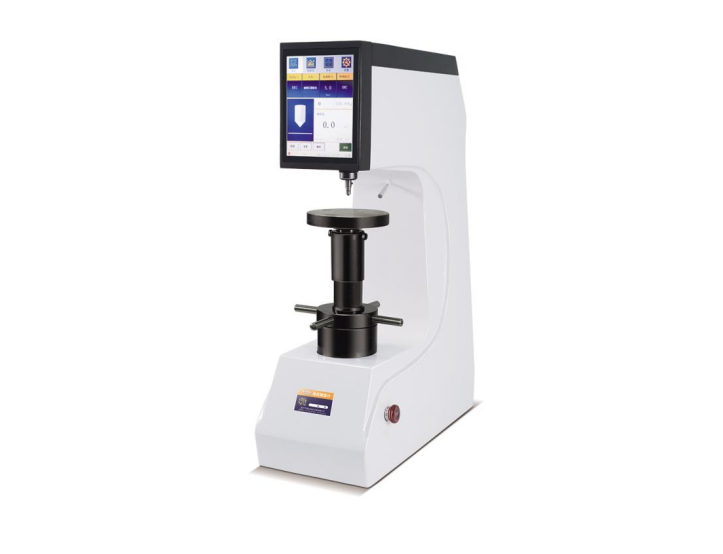

触摸屏数显洛氏硬度计机构性能特点

本硬度计由机身、压头、加卸荷机构、测量机构、试件支持机构、触摸屏等组成。

作用在主轴上的试验力由砝码和杠杆放大组合而成,即通过大杠杆将负荷放大后,压入试样表面。压头压入试样的同时,主轴产生的垂直方向位移通过测量杠杆传递到传感器上,传感器将信号传递至控制主板，经CPU运算得出试样的硬度值。

1、机身是硬度计的外壳,其它零部件直接或间接安装在机身上。除工作台、丝杠露出外,其它机构均装置在机身壳体内,便于保持清洁。

2、总试验力是主试验力加上初试验力组成。初试验力由大杠杆、主轴等零部件的自身重量产生；砝码通过吊环挂在大杠杆上，由杠杆原理使硬度计获得主试验力。

3、压头的上端面承载总试验力，其尖端压入待测物件表面。

4、加装不同的砝码，使砝码组形成不同的组合方式，获得到所需要的588.4N（60kgf)、980.7N(100kgf)、1471N(150kgf)三种不同的总试验力。

5、加卸荷部件主要有电机、偏心轮等组成。电机旋转间接带动压头上升下降，从而实现加卸试验力的动作。变荷时通过变荷电机自动完成。

6、试验数值可从触摸屏直接读取。

试件支持机构用来承载硬度块或待测的零件，包括工作台、丝杠等。
