电脑控制轮式室内加重疲劳试验机设备组成

电脑控制轮式室内加重疲劳试验机设备组成

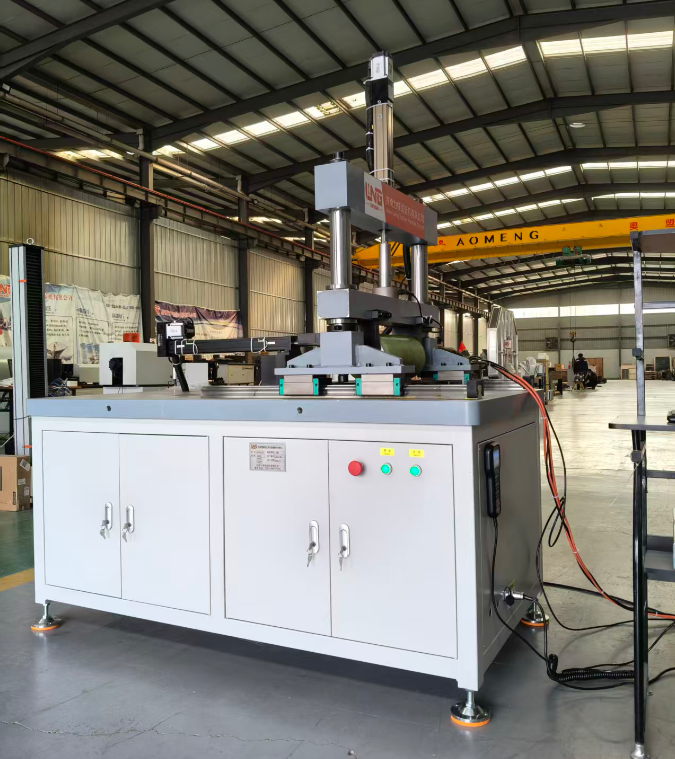

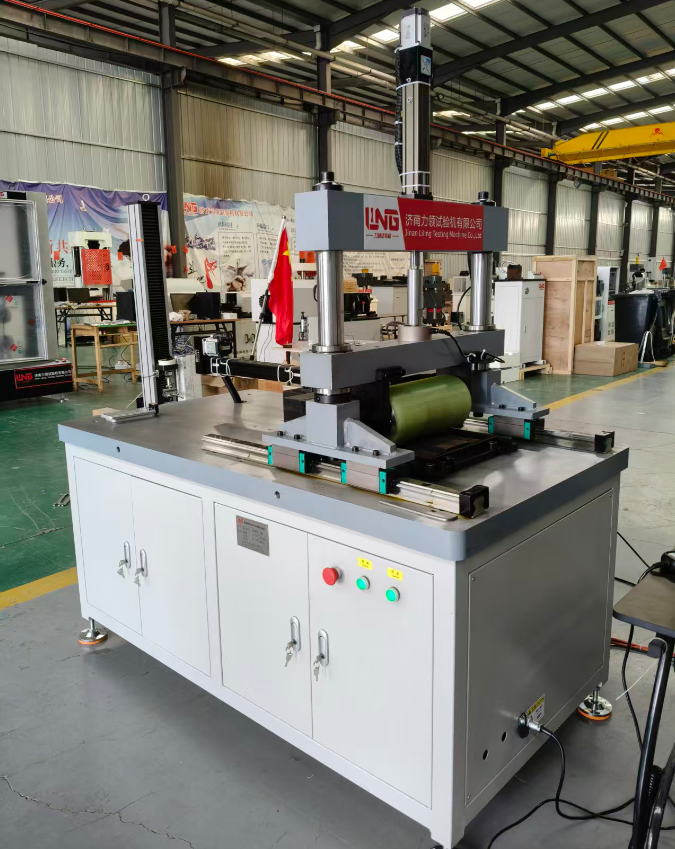

  试验设备由主机和控制柜组成，主机采用小龙门平台式结构，加载架空间移动。由简图可知，主机由基台、移动加载架、往复动力机构等三大部分组成。基台两侧安装有直线导轨，移动加载架通过支柱固定座安装在四只滑块上。左右支柱固定座一侧由连接件连接。往复电缸活塞杆与连接件连接，可带动整个加载机构往复移动

  移动加载架由上固定顶板、两支柱、移动横梁、支柱固定座、加载直线电缸、负荷传感器等零部件组成。固定顶板通过两支柱与支柱固定座形成四方框架，加载电缸安装在固定顶板与移动横梁之间，通过电缸的伸缩可带动移动横梁通过滑动导套可沿支柱上下移动。

  移动横梁下表面安装加载轮，通过电缸的伸缩牵引移动移动横梁沿立柱移动。使得加载轮与试件之间形成挤压载荷。

  整机结构简单、集成度高、强度大、变形小
