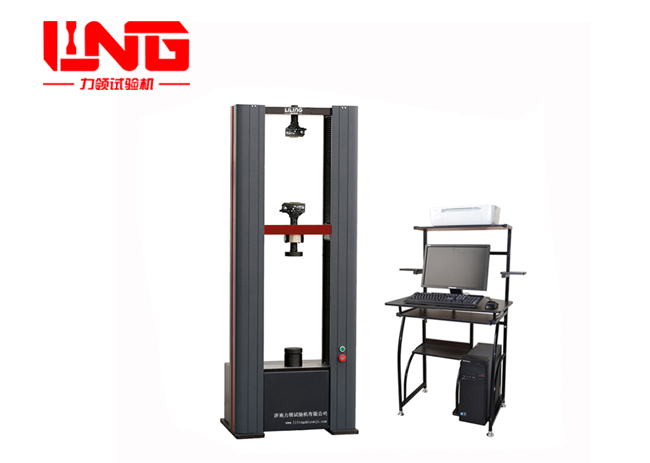

60吨微机控制电子万能试验机

型 号:WDW-600M

他们正在使用该产品:适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门,同时还适用于大中专院校进行教学演示工作。

产品介绍

WDW-600M是新一代微机控制万能试验机。主要用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。系统采用微机闭环控制,具有宽广准确的加载速度和测力范围,对载荷、位移的测量和控制有较高的精度和灵敏度。该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门,同时还适用于大中专院校进行教学演示工作。

试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点,无污染、噪音低、效率高。辅具的设计与主机相匹配,结构为楔型平动式、手动旋转夹紧,试样不受附加力。夹持方便、可靠、不滑移。

该试验机采用调速精度高、性能稳定的交流伺服调速系统与电机作为驱动系统;特别设计的同步齿型带减速系统和滚珠丝杠副带动试验机的移动横梁运动;以Windows为操作平台的基于数据库技术的控制与数据处理软件采用了虚拟仪器技术代替传统的数码管、示波器,实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示,所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成,具有良好的人机界面,操作方便;插装在PC机内的双通道全数字程控放大器实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零和标定,无任何模拟调节环节,控制电路高度集成化,完全取消了电位器等机械调整器件,结构简单,性能可靠。上述各项技术的综合应用,保证了该机可以实现试验力、试样变形和横梁位移等参量的闭环控制,可实现恒力、恒位移、恒应变、等速度载荷循环、等速度变形循环等试验。用户可以使用PC机专家系统自主设置恒应力、恒应变、恒位移等控制模式,各种控制模式之间可以平滑切换。程控模式满足国家标准GB/T228-2010《金属材料 室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求,实现了符合GB、ISO、JIS、ASTM、DIN等多种标准的数据处理,特别是具有良好的扩展性,处理结果可以ASCII码的形式进行磁盘存储。为试验数据的再分析、数据库管理、网络传输等后处理提供了方便。

由于该试验机实现了试验过程的自动控制和试验结果的信息化处理,可使操作人员方便、自主地设置试验程控步骤。在进行拉伸试验时,可以使试验者清晰地观察低碳钢、铸铁等整个试验过程。通过在不同曲线段的反复加载,由力—位移(变形)曲线,可以直观的验证虎克定律和观察冷作硬化现象。对无明显物理屈服现象的材料,可以选用滞后环法或逐步逼近法测定规定非比例延伸强度。在压缩过程中,便于观察低碳钢压缩屈服现象和强化现象,铸铁的压缩破坏过程和断口形状。还可对力学材料的n值r值进行检测。

主要技术指标:

1. 试验力测量范围:0.4%-100%FS

2. 试验力分档:可选择分档或全程不分档

3. 软件采集频率:1000Hz

4. 试验力测量精度:优于示值的±0.5%;

5. 位移分辨率:0.001mm;

6. 位移测量准确度:±0.5%;

7. 变形测量范围:0.2~100%FS;

8. 变形示值相对误差:±0.50%以内;

9. 变形分辨力:1/300000FS;

10. 力控速率调节范围:0.005~5%FS/S;

11. 力控速率相对误差:±1%设定值以内;

12. 变形速率调节范围:0.02~5%FS/S;

13. 变形控制速率相对误差:速率<0.05%FS时,为±2%设定值以内;

速率≥0.05%FS时,为±0.5%设定值以内

14. 横梁速度测量范围:0.01~300mm/min;

15. 横梁速度相对误差:速率<0.001 mm/min时,设定值的±1.0%以内;

速率≥0.001 mm/min时,设定值的±0.2%以内;

16. 恒力、恒变形、恒位移控制范围:0.5%~100%FS;

17. 恒力、恒变形、恒位移控制精度:设定值≥10%FS时, 设定值的±0.1%以内;

设定值<10%FS时, 设定值的±1%以内;

18. 拉伸行程:0~600mm;

19. 压缩行程:0~600mm;

20. 横梁最大行程:1200mm;

21. 试验宽度:650mm

22. 供电电源:380V,50Hz; 5.0kW;

23. 主机尺寸:1300×850×2750mm;

24. 主机重量:3500Kg;

25. 试验机执行标准:GB/T 16491-2008《电子式万能试验机》GB/T 228-2010《金属材料 室温拉伸试验方法》、GB/T 7314-1987《金属压缩试验方法》。
