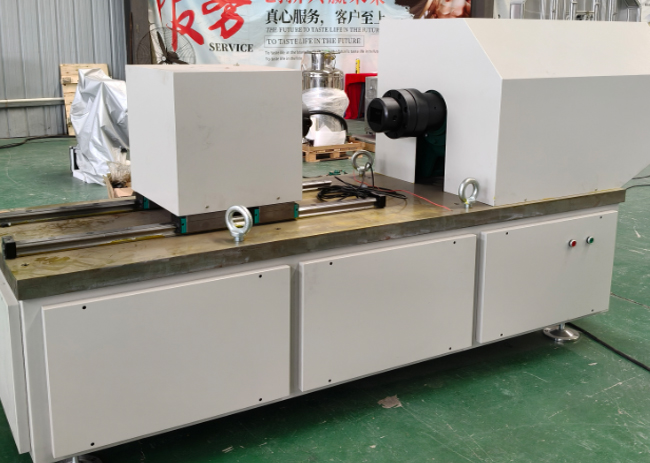

微机控制扭矩试验机操作规范

扭转试验机操作规范

一. 设备基本资料

电压：220VAC

最大试验力：1000 N.m

二. 试验前准备

1. 检查设备主电路是否已经接通

2. 检查操作软件开启是否正常

3. 急停按钮是否为放松状态

4. 准备好试验用试样、扳手

1. 设备送电、当急停按钮为压缩状态时、驱动器无电、向右旋转急停按钮、按钮弹起、设备通电、以标准试样为例、将标准试样装卡好、如角度不合适、选择100°/min以下扭转速度、通过手控盒按钮旋转夹头达到合适角度后装卡

2. 试验环境较暗时、可选用外接照明灯、方便试样装卡观察

3.双击试验软件图标、打开软件、观察软件左上角扭矩显示框、用手旋转一下移动滑座端传感器是否有数字跳动、然后手动进行扭矩、转角、时间清零

4.主轴调节操作为装卡试样时使用、根据试样实际偏离角度选择合适的转角速度进行旋转或通过手控盒进行选装（手控盒旋转速度可通过软件内部进行设置，非主轴调节）

5.点击软件界面右测、“转角控制”根据实际要求选择好试验速度、然后点击或 新建试样信息输入必要的试样批号、编号、尺寸等参数

6.点击快速新建命令、输入完成后需点击“回车键”（如标准试样直径为10mm、在“尺寸”位置输入10mm后点击回车键、截面系数和极惯性矩等会自动计算、显示）

7.当点击新建试样信息、可根据自己要求新建记录

8参数输入完成后、点击“试验”按钮、如50°/min、直接点击“开始”按钮进行试验、设备开始运行、曲线将自动记录（曲线有四种类型）、如曲线观察不方便、可点击“曲线板”界面中的“适合”按钮、曲线将自动放大到整个曲线界面

9.以标准试样为例、当一次测试完成停止后即试样断裂、设备自动停机、数据版自动弹出、点击数据版工具栏第四个按钮“保存数据”正常情况下，程序会自动分析数据，并自动保存试验曲线和分析结果

10.如需要调取之前操作的数据、选择“打开历史记录”按钮、将出现打开窗口、可以根据不同的条件打开试样数据：批号、试验日期和试验人等、在这三个条件的同时输入打开条件并确定后，系统将选择数据填入数据板、用户可显示数据板查看数据、打开的数据也许有很多、最后还必须在数据板选择准备试验的试样。

11.试验完成后、可以打印试验数据、先显示数据板，它的工具栏上有个打印按钮，选择它，就可以将当前试验曲线和分析结果等试验数据打印出来。

12.界面显示后可通过软件自带打印功能将报表打印出来
